■ 소개

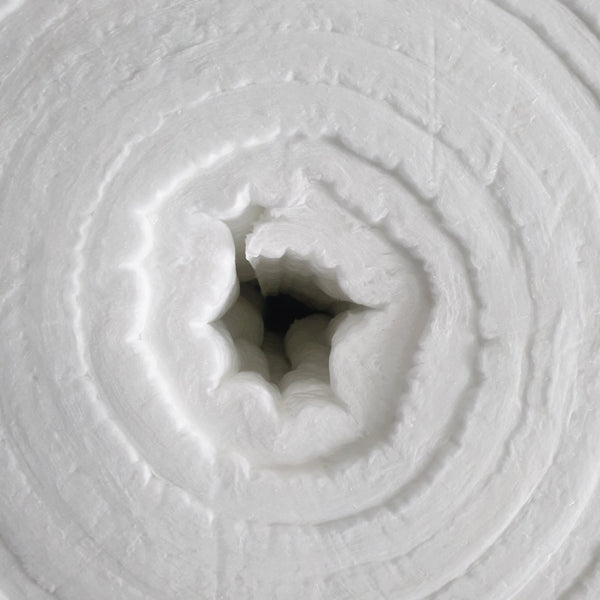

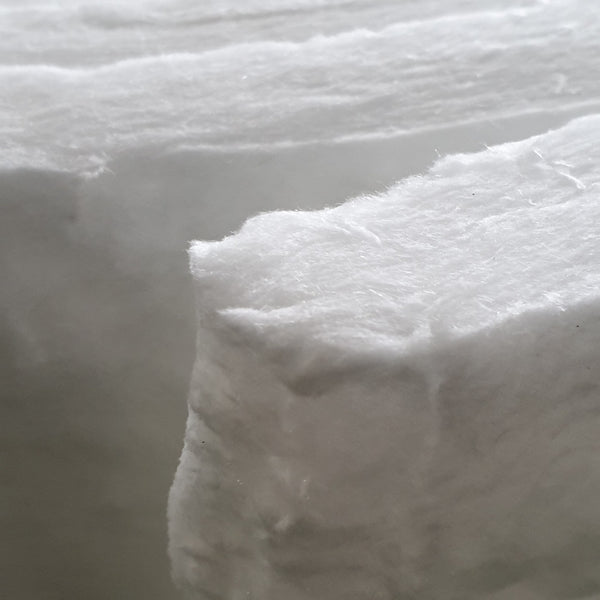

Blanket은 섬유화된 Fiber를 연속적으로 적층한 후 Needle Punching하여 블랭킷 형태로 성형한 것으로 경량이며 유연하여 시공이 간편한 고온용 단열재입니다. 이 블랭킷은 바인더가 함유되어 있지 않기 때문에 가열시에 주위공기를 오염시키지 않습니다.
■ 용도
- 일반 고온 단열재 (전기로, 확산로 등)
- 요로의 천장, 로벽의 단열용 Lining재 (소둔로, 서냉로, 열처리로 등)
- 로벽 단열재 Back up (석유정제로, 열풍로 등)
- 로내 각부의 팽창대 충진 및 Sealing재
- 버너 주위의 흡음재
| 항목 |
1300 Blanket |
| 밀도(kg/cm3) |
100, 130, 160
|
| 색상 |
백색 |
| 최고사용온도(℃) |
1,260 이하 |
| 밀도별 열전도율(온도/종류) |
#100 |
#130 |
#160 |
| 300 ℃
|
0.078 |
0.073 |
0.070 |
| 450 ℃
|
0.111 |
0.101 |
0.097 |
| 600 ℃
|
0.158 |
0.144 |
0.139 |
■ PHYSICAL PROPERTIES
| Color |
White |
| Maximum service temperature |
1,260 ℃
|
| Melting point |
Above 1,760 ℃
|
| Fiber diameter |
Ave. 3 microns |
| Fiber length |
Ave 200 mm |
| Specific heat at 1,000 ℃
|
0.255 |
| Specific gravity |
2.25 |
| Tensile strength #130 |
80-100 kpa |
■ PERMANENT LINEAR CHANGE (% Shrinkage)
| 24 Hours at 1,000 ℃
|
1.6-1.8% |
| 1,100 ℃
|
1.8-2.1% |
| 1,260 ℃
|
2.4-3.0% |
■ CHEMICAL ANALYSIS
| Alumina Al2O3 |
47-49% |
| Silica SiO2 |
50-52% |
| Trace inorganics |
0.5% |
| Leachable chloride |
< 10 ppm |
